Popis produktov

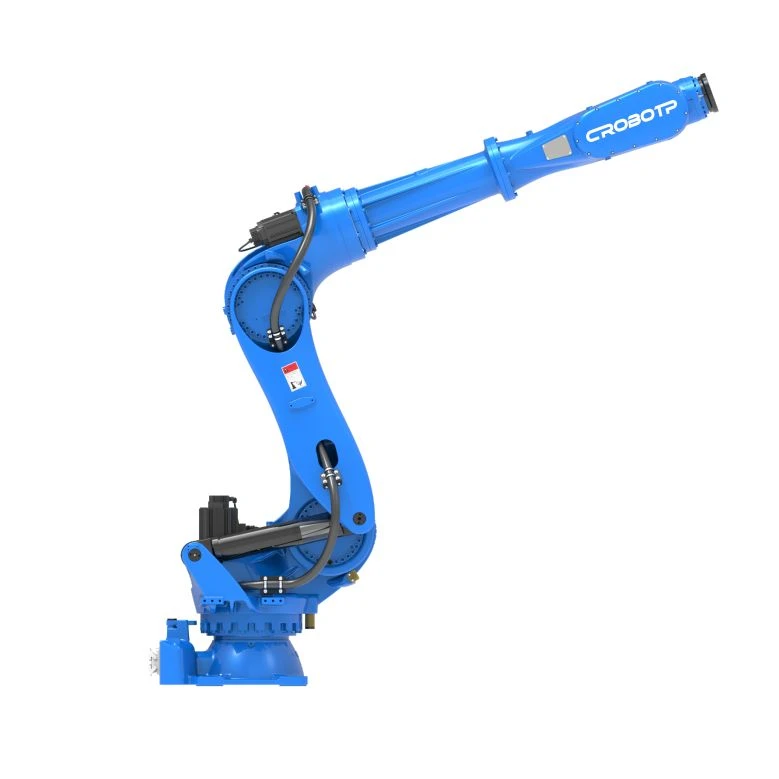

Paletovací robot CRP-RA35-180 Big Load je navrhnutý špeciálne na paletizáciu ťažkého materiálu. Jeho nosnosť 180 kg a vysoko tuhá konštrukcia zaisťujú stabilné a efektívne paletizačné operácie. Jeho kompaktný dizajn podporuje nasadenie s vysokou hustotou a flexibilné prispôsobenie rôznym výrobným linkám, čím sa výrazne zlepšuje presnosť paletizácie a čas cyklu.
Funkčné vlastnosti
● Veľké užitočné zaťaženie 180 kg
Vysoko pevný podvozok a pevná konštrukcia-zabezpečujú stabilnú paletizáciu ťažkých materiálov.
● Kompaktné duté rameno
Štruktúra dutého ramena a vstavané-káble zabraňujú vonkajšiemu zapleteniu a rušeniu, čím šetrí priestor.
● Motor vstavaný-dizajn
Motor je zabudovaný-, vytvára jednoduchý vzhľad a prispôsobuje sa úzkym priestorom.
● Viac{0}}aplikácia pripravená
Voliteľné konfigurácie podporujú paletizáciu, manipuláciu, zváranie, brúsenie a ďalšie aplikácie, čím poskytujú vysokú funkčnú flexibilitu.
● Dual{0}}Cesta vzduchu
Štandardný φ12 dvojokruhový-vzduchový ventil spĺňa pneumatické potreby paletizácie a zvárania.
● Vysoká{0}}rýchlosť a presnosť
Vysokorýchlostný{0}}servomotor a vysoko presný{1}}reduktor skracujú čas cyklu a zlepšujú efektivitu paletizácie.
● Vysoká{0}}hustota nasadenia
Stroj má kompaktný pôdorys a podporuje koordinované zapojenie viacerých strojov, čo umožňuje husté usporiadanie výrobných liniek.
● Jednoduchá obsluha a údržba
Kompaktná štruktúra a používateľsky prívetivé{0}}rozhranie zjednodušuje prevádzku a údržbu a znižuje prevádzkové náklady.
Technické parametre tela robota
|
Model |
CRP-RA35-180 |
|
|
Forma ramena |
Vertikálne viacnásobné kĺby |
|
|
Stupeň voľnosti |
6 osí |
|
|
Maximálne užitočné zaťaženie |
180 kg |
|
|
Maximálne cestovanie |
Os 1 |
-180 stupňov ~ 180 stupňov |
|
Os 2 |
-85 stupňov ~ 85 stupňov |
|
|
Os 3 |
-75 stupňov ~ 160 stupňov |
|
|
Os 4 |
-210 stupňov ~ 210 stupňov |
|
|
Os 5 |
-125 stupňov ~ 125 stupňov |
|
|
Os 6 |
-360 stupňov ~ 360 stupňov |
|
|
Maximálna rýchlosť |
Os 1 |
90 stupňov /S |
|
Os 2 |
82 stupňov /S |
|
|
Os 3 |
82 stupňov /S |
|
|
Os 4 |
100 stupňov / S |
|
|
Os 5 |
100 stupňov / S |
|
|
Os 6 |
200 stupňov / S |
|
|
Prípustný krútiaci moment |
Os 4 |
1380N.m |
|
Os 5 |
1380N.m |
|
|
Os 6 |
900N.m |
|
|
Prípustný moment zotrvačnosti |
Os 4 |
150 kg.m² |
|
Os 5 |
150 kg.m² |
|
|
Os 6 |
100 kg.m² |
|
|
Opakovaná presnosť polohovania |
±0,08 mm |
|
|
Maximálna dosahová vzdialenosť |
3444 mm |
|
|
Telesná hmotnosť robota |
1670 kg |
|
|
Režim inštalácie |
Ground |
|
|
Úroveň hluku |
<80dB(A) |
|
|
Rozhranie tela |
Vyhradená IO |
26 Pin |
|
Rezervovaný plyn |
2*φ12 mm |
|
|
Inštalačné prostredie |
Teplota okolia |
0-45 stupňov |
|
Relatívna vlhkosť |
35%-85%RH (bez kondenzácie) |
|
|
Vibrácie |
Menej ako 0,5 G |
|
|
Iní |
Inštalácia robota musí byť mimo dosahu: horľavých alebo korozívnych kvapalín alebo plynov, elektrických zdrojov rušenia |
|
|
úroveň IP |
Telo IP54, zápästie IP67 |
|
|
Výhodné vlastnosti |
Kompaktná konštrukcia, vysoká rýchlosť, vysoká presnosť, vysoká tuhosť, vysoká rozťažnosť a jednoduchá obsluha |
|
|
Aplikácia |
Manipulácia, bodové zváranie, rezanie, montáž, frézovanie, brúsenie |
|
|
Konfigurácia elektrickej skrinky |
G15A |
|
Diagram pracovného rozsahu
Diagram rozsahu pohybu
FAQ
Otázka: Je maximálne užitočné zaťaženie CRP-RA35-180 vhodné na paletizáciu pre veľké zaťaženie?
A: Áno. Robot CRP-RA35-180, navrhnutý špeciálne pre ťažkú-paletizáciu, sa môže pochváliť veľkou nosnosťou 180 kg a vysoko tuhou konštrukciou, ktorá zaisťuje stabilné a efektívne operácie paletizácie.
Otázka: Ako sa jeho štruktúra prispôsobuje úzkym paletizačným linkám?
Odpoveď: Dizajn s dutým ramenom a vstavaný-motor:
Zabráňte zamotaniu a rušeniu externých káblov.
Výrazne šetrí priestor, vďaka čomu je vhodný pre-rozloženia s vysokou hustotou.
Umožňuje flexibilný pohyb v kompaktnom prostredí.
Otázka: Aké ďalšie úlohy dokáže okrem paletizácie zvládnuť?
Odpoveď: Prostredníctvom voliteľných konfigurácií sa dá rozšíriť na:
Hlavné aplikácie: Manipulácia s ťažkým materiálom, paletizácia
Kompatibilné aplikácie: Zváranie (vyžaduje pneumatickú podporu), brúsenie, montáž
Spĺňanie potrieb multifunkčnej integrácie výrobných liniek-.
Otázka: Podporuje pneumatická konfigurácia automatizované procesy paletizácie?
A: Áno. Štandardný φ12 dvojokruhový-vzduchový ventil:
Poskytuje stabilný prívod vzduchu pre prísavky/chápadlá
Priamo spĺňa požiadavky na pneumatické paletovanie
Nevyžadujú sa žiadne ďalšie úpravy
Otázka: Bude viacero robotov pracujúcich spoločne zaberať príliš veľa miesta?
Odpoveď: Nie. Malá inštalačná plocha:
Podporuje nasadenie a kabeláž s vysokou{0}}hustotou
Viaceré CRP-RA35-180 môžu úzko spolupracovať
Maximalizuje využitie výrobného priestoru
Otázka: Je prevádzka a údržba komplikovaná?
Odpoveď: Navrhnuté s ohľadom na-prívetivosť používateľa:
Jednoduchá mechanická konštrukcia
Intuitívne ovládacie rozhranie
Jednoduchá údržba, zníženie nákladov na prestoje
