Robot na manipuláciu s veľkým nákladom

Robot na manipuláciu s veľkým nákladom

Podrobnosti
Maximálna nosnosť: 220 kg
Maximálna dosahová vzdialenosť: 2650 mm
Stupeň voľnosti: 6os
Klasifikácia výrobku
Manipulačný robot
Share to
Zaslať požiadavku
Popis
Technické parametre

Prehľad produktov



CRP-RA26-220 je šesťosový priemyselný robot navrhnutý pre aplikácie manipulácie s materiálom, ktoré vyžadujú maximálne užitočné zaťaženie 220 kg a dosah 2650 mm. Jeho pozemná inštalácia a špecifikované rozsahy pohybu kĺbov poskytujú základ pre plánovanie presunu ťažkých obrobkov medzi výrobnými stanicami.
Pre výrobcov zariadení a priemyselných výrobcov by výber mal brať do úvahy viac než len užitočné zaťaženie. Rozmery obrobku, hmotnosť uchopovača, ťažisko, polohy uchopenia a uloženia atď







Kľúčové aspekty dizajnu



Maximálne užitočné zaťaženie 220 kg

Menovité maximálne užitočné zaťaženie robota je 220 kg. Pri posudzovaní aplikácie ťažkého obrobku zohľadnite nástroje na konci ramena a kompletné usporiadanie zaťaženia a potom potvrďte, že navrhované nastavenie spadá do platných limitov zaťaženia robota.

01

Maximálny dosah 2650 mm

Maximálny dosah 2650 mm poskytuje referenciu pre plánovanie presunov cez otvory v stroji, upínadlá a priľahlé stanice. Skutočné dosiahnuteľné polohy závisia od upevnenia robota, limitov kĺbov, orientácie nástroja a okolitých prekážok.

02

Pohyb šiestich osí

Šesť osí umožňuje robotu meniť polohu a orientáciu koncového efektora. To je dôležité pre manipulačné úlohy, pri ktorých sa musí k obrobku pristupovať, zdvihnúť, otáčať alebo umiestniť v rôznych orientáciách v rámci pracovného priestoru robota.

03

Definované spoločné cestovanie a rýchlosť

V technických údajoch sú uvedené jednotlivé kĺbové rozsahy pojazdu a maximálne rýchlosti. Tieto hodnoty pomáhajú inžinierom preskúmať navrhovanú dráhu pohybu a predbežné požiadavky na cyklus; samy o sebe neurčujú celý čas cyklu aplikácie.

04

Hodnotenie zápästia pre veľké zaťaženie

Špecifikované hodnoty prípustného krútiaceho momentu a momentu zotrvačnosti pre osi 4–6 poskytujú dôležité referenčné body pre výber nástrojov. Usporiadanie chápadla a obrobku by sa malo pred dokončením aplikácie skontrolovať podľa platných limitov zaťaženia zápästia.

05







Úlohy manipulácie s materiálom a výrobné aplikácie



Prenos ťažkého obrobku
Ťažké komponenty presúvajte medzi výrobnými stanicami, keď hmotnosť obrobku, rozmery, uchopovač a prenosová dráha zodpovedajú prevádzkovým limitom robota.


Ošetrovanie strojov
Podporujte pracovné postupy nakladania a vykladania, kde má robot prístup k otvoru stroja, upínaniu obrobku a polohám presunu požadovaných procesom.


Paletizácia a príprava materiálu
Vyhodnoťte, či robot presúva ťažké predmety medzi určenými polohami na vyzdvihnutie a umiestnenie. Skutočné usporiadanie paletizácie závisí od rozmerov položky, vzoru stohovania, nástrojov a požadovaného času cyklu.


Montáž a kovoobrábanie
Uvedený rozsah použitia zahŕňa aj montáž, rezanie, bodové zváranie, značenie a leštenie. Každý proces vyžaduje vhodný nástroj a pracovnú obálku, do ktorej sa zmestí obrobok a zariadenie.







Technické špecifikácie



Telo robota

Parameter

Špecifikácia

Model

CRP-RA26-220

Forma ramena

Vertikálne viacnásobné kĺby

Stupeň voľnosti

6 axis

Maximálne užitočné zaťaženie

220 kg

Maximálna dosahová vzdialenosť

2650 mm

Opakovaná presnosť polohovania

±0,06 mm

Telesná hmotnosť robota

1190 kg

Režim inštalácie

Ground

Úroveň hluku

< 80 dB(A)

Konfigurácia elektrickej skrinky

G15A



Maximálne cestovanie

Os

Cestovný rozsah

Os 1

-180 stupňov až +180 stupňov

Os 2

-76 stupňov až +64 stupňov

Os 3

-74 stupňov až +100 stupňov

Os 4

-210 stupňov až +210 stupňov

Os 5

-125 stupňov až +125 stupňov

Os 6

-360 stupňov až +360 stupňov



Maximálna rýchlosť

Os

Maximálna rýchlosť

Os 1

120 stupňov/s

Os 2

90 stupňov/s

Os 3

100 stupňov/s

Os 4

140 stupňov/s

Os 5

130 stupňov/s

Os 6

220 stupňov/s



Prípustný krútiaci moment a moment zotrvačnosti

Parameter

Os 4

Os 5

Os 6

Prípustný krútiaci moment

1370 N·m

1370 N·m

613 N·m

Prípustný moment zotrvačnosti

200 kg·m²

200 kg·m²

160 kg·m²



Rozhrania a prevádzkové prostredie

Parameter

Špecifikácia

Vyhradené I/O

26Pin

Rezervovaný plyn

2 × φ12 mm

Teplota okolia

0-45 stupňov

Relatívna vlhkosť

38% – 85% RH, žiadna kondenzácia

Vibrácie

Menej ako 0,5 G

úroveň IP

Telo IP54, zápästie IP67

Inštalačné prostredie

Uchovávajte mimo dosahu horľavých alebo korozívnych kvapalín alebo plynov a zdrojov elektrického rušenia

Výhodné vlastnosti

Kompaktná konštrukcia, vysoká rýchlosť, vysoká presnosť, vysoká rozšíriteľnosť a jednoduchá obsluha

Aplikácia

Manipulácia, rezanie, montáž, bodové zváranie, značenie, leštenie







Konfigurácia začína na vašej pracovnej stanici



Namiesto toho, aby ste si vyberali konfiguráciu zo samotného užitočného zaťaženia, posúďte robota v porovnaní s kompletnou úlohou presunu materiálu. Nasledujúce informácie pomáhajú určiť, či pohyb robota, rozhrania a usporiadanie inštalácie zodpovedajú navrhovanej bunke.



Oblasť plánovania

Informácie na prípravu

Obrobok

Hmotnosť, rozmery, tvar a miesta odberu

Prestupové pozície

Súradnice vyzdvihnutia a umiestnenia, požadované orientácie a postupnosť jazdy

Nástroje

Typ uchopovača alebo procesného nástroja, hmotnosť, rozmery a ťažisko

Usporiadanie pracovnej stanice

Umiestnenie základne robota, polohy upevnenia, otvory stroja a priľahlé vybavenie

Požiadavky na výrobu

Požadovaný čas cyklu, prevádzkový vzor a postupnosť procesu

Elektrické a pneumatické rozhrania

Požadované signály, pneumatické pripojenia a periférne vybavenie

Podmienky inštalácie

Dostupný montážny priestor, detaily podlahy alebo základov a prístup k údržbe







Skontrolujte rozloženie svojho robota pomocou CRP

Pošlite nám nákres vašej pracovnej stanice, podrobnosti o obrobku a požadované polohy vyzdvihnutia a umiestnenia, aby ste mohli prediskutovať vhodnosť zariadenia CRP-RA26-220 pre vašu manipulačnú aplikáciu.







Informácie o výrobe a kvalite



Zverejnené výrobné informácie CRP na úrovni spoločnosti pokrývajú výrobu základných komponentov, montáž robotov, inštaláciu robotického obväzu a testovanie robotov. Jeho opísané kontroly pred odoslaním zahŕňajú opakovanú presnosť polohovania a stabilitu pri prevádzke nákladu.
Pri hodnotení obstarávania môžu kupujúci prediskutovať záznamy o kontrole a kritériá prijatia platné pre ich objednávku spolu s akýmikoľvek požiadavkami špecifickými pre daný projekt. Tieto procesy na úrovni spoločnosti poskytujú výrobný kontext; nemali by sa považovať za dôkaz konkrétnej zákazníckej aplikácie alebo výsledku testu špecifického pre model, pokiaľ nie je k dispozícii podporná dokumentácia.







FAQ



Otázka: Ako zistím, či robot dosiahne všetky požadované stanice?

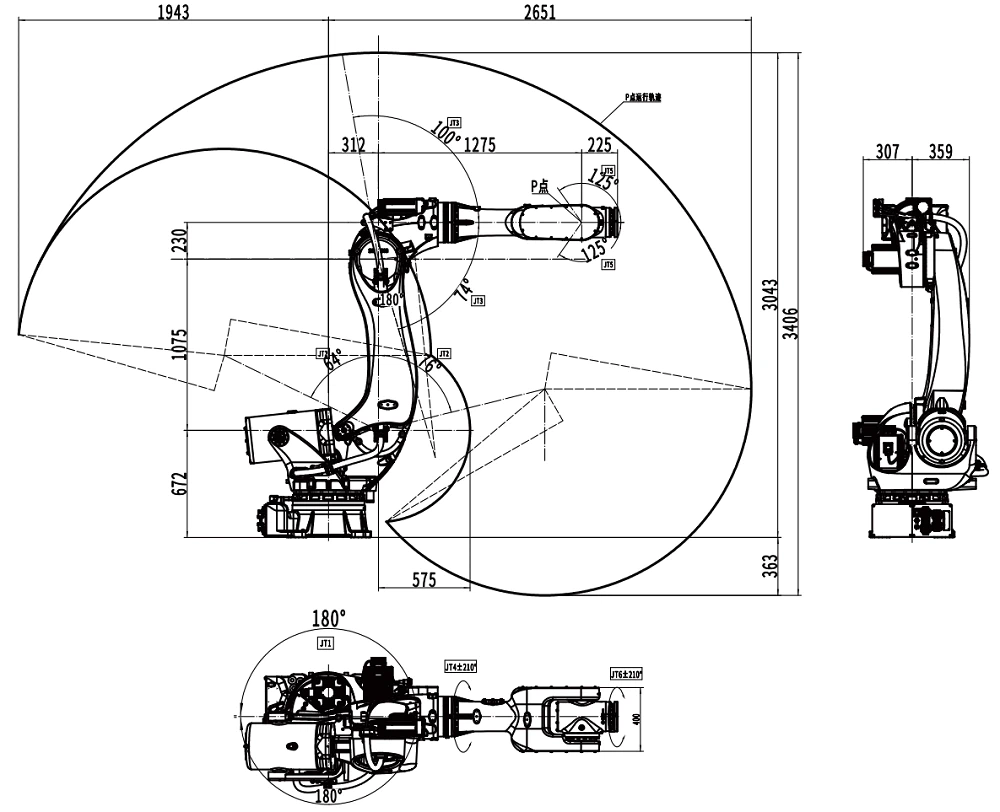

Odpoveď: Porovnajte polohy zdvihnutia a umiestnenia s diagramom rozsahu pohybu a limitmi pohybu kĺbov. Zohľadnite aj umiestnenie základne, orientáciu nástroja, rozmery obrobku a okolité upínacie prostriedky.

Otázka: Čo by sa malo skontrolovať pred integráciou robota so strojom?

Odpoveď: Skontrolujte otvorenie stroja, usporiadanie uchytenia obrobku, polohy vyzdvihnutia a umiestnenia, požadovanú postupnosť presunu a dostupný voľný priestor. Elektrické a pneumatické rozhrania musia tiež zodpovedať navrhovanému ovládaniu nástrojov a stroja.

Otázka: Je užitočné zaťaženie 220 kg dostatočné pre môj obrobok?

Odpoveď: Obrobok a nástroj na konci ramena sa musia hodnotiť spoločne. Poskytnite informácie o hmotnostiach, rozmeroch a ťažisku, aby bolo možné posúdiť kompletnú konfiguráciu vzhľadom na užitočné zaťaženie robota a limity zaťaženia zápästia.

Otázka: Môže sa tento robot použiť na paletizáciu?

Odpoveď: Paletizácia je potenciálnou aplikáciou za predpokladu, že rozmery položky, vzor stohovania, uchopovač, dráha pohybu a cieľ výroby sú kompatibilné s pracovnou obálkou a nákladom robota.
