Cenovo dostupný priemyselný 6-osový robot na manipuláciu

Cenovo dostupný priemyselný 6-osový robot na manipuláciu

Podrobnosti
Maximálna nosnosť: 20 kg
Maximálna dosahová vzdialenosť: 1821 mm
Stupeň voľnosti: 6os
Klasifikácia výrobku
Manipulačný robot
Share to
Zaslať požiadavku
Popis
Technické parametre

Popis produktu



CRP-RA18-20 je šesťosový priemyselný robot navrhnutý na manipuláciu s úlohami, ktoré si vyžadujú flexibilný pohyb okolo obrobkov, zariadení a výrobných staníc. Jeho kĺbová konštrukcia podporuje integráciu do rôznych usporiadaní výrobných liniek, zatiaľ čo dostupné montážne konfigurácie poskytujú možnosti plánovania inštalácie.

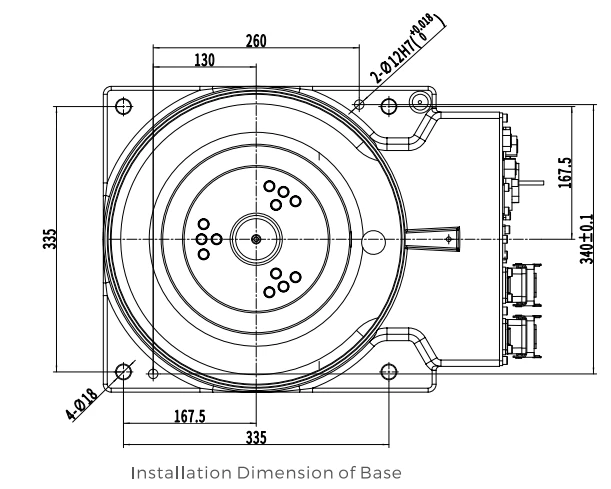

Pre systémových integrátorov závisí vhodnosť robota od požadovanej pracovnej obálky, nástrojov, vlastností obrobku, doby cyklu a okolitého vybavenia. Pri posudzovaní vhodnosti pre konkrétnu manipuláciu si pozrite technické špecifikácie a inštalačné výkresy.







Aplikačné scenáre

Nakladanie a vykladanie stroja

Prenášajte obrobky medzi zásobovacou polohou a prípravkom stroja. Dosah robota a šesťosový pohyb môžu podporovať rozloženia, kde sa nástroj musí priblížiť k stroju alebo obrobku z definovaného smeru.

Prenos medzi pracovnými stanicami

Premiestňujte komponenty medzi výrobnými stanicami, dopravníkmi a určenými manipulačnými polohami. Pracovný rozsah a montážne usporiadanie pomáhajú určiť, či požadovaná prenosová cesta vyhovuje plánovanému usporiadaniu bunky.

Pick-and-place manipulácia

Zdvihnite a umiestnite komponenty alebo produkty na definované pozície. Maximálne užitočné zaťaženie 20 kg a presnosť opakovaného polohovania ±0,05 mm sú kľúčové parametre počiatočného výberu; počas hodnotenia aplikácie sa musí zvážiť úplné zaťaženie nástroja a obrobku.

Ďalšie aplikácie uvedené v CRP

Informácie o produkte CRP tiež uvádzajú rezanie, montáž, značenie, zváranie a leštenie. Tieto procesy môžu vyžadovať nástroje a integráciu špecifické pre aplikáciu. Ich zahrnutie do zverejneného zoznamu aplikácií by sa nemalo interpretovať ako potvrdenie, že každý proces je podporovaný štandardnou konfiguráciou.







Technické špecifikácie



Všeobecné špecifikácie robotov

Parameter

Špecifikácia

Model

CRP-RA18-20

Forma ramena

Vertikálne viacnásobné kĺby

Stupeň voľnosti

6 axis

Maximálne užitočné zaťaženie

20 kg

Maximálna dosahová vzdialenosť

1,821 mm

Opakovaná presnosť polohovania

±0,05 mm

Telesná hmotnosť robota

288 kg

Režim inštalácie

Zem, montáž hore nohami, montáž na stenu

Konfigurácia elektrickej skrinky

G9A



Špecifikácie pohybu a zaťaženia osi

Os

Maximálne cestovanie

Maximálna rýchlosť

Prípustný krútiaci moment

Prípustný moment zotrvačnosti

Os 1

Uzemnenie/prevrátené: −167 stupňov až +167 stupňov ; stena: -30 stupňov až +30 stupňov

160 stupňov/s

/

/

Os 2

−155 stupňov až +105 stupňov

160 stupňov/s

/

/

Os 3

−90 stupňov až +135 stupňov

160 stupňov/s

/

/

Os 4

−190 stupňov až +190 stupňov

301 stupňov/s

55 N·m

2,1 kg·m²

Os 5

−130 stupňov až +130 stupňov

342 stupňov/s

55 N·m

2,1 kg·m²

Os 6

−360 stupňov až +360 stupňov

708 stupňov/s

24 N·m

0,9 kg·m²



Rozhrania a prevádzkové prostredie

Parameter

Špecifikácia

Vyhradené I/O

16-kolíkový

Vyhradené pneumatické pripojenia

2 × φ8 mm

Teplota okolia

0-45 stupňov

Relatívna vlhkosť

20%-80% RH, žiadna kondenzácia

Vibrácie

Menej ako 0,5 G

Hodnotenie ochrany

Telo IP54; zápästie IP67

Inštalačné opatrenia

Uchovávajte mimo dosahu horľavých alebo korozívnych kvapalín alebo plynov a zdrojov elektrického rušenia







Prispôsobenie a plánovanie integrácie



CRP zverejňuje možnosti konfigurácie pre svoje priemyselné robotické systémy. Možnosti uvedené nižšie popisujú zverejnené ponuky spoločnosti a nepotvrdzujú, že všetky možnosti sú dostupné pre CRP-RA18-20. Pred objednávkou si overte kompatibilitu s týmto modelom a jeho elektrickou skriňou G9A.

Zverejnené možnosti konfigurácie

• Prepojovací kábel:5 m štandardná dĺžka; Uvedené sú aj dĺžky 8 m, 10 m, 15 m alebo na mieru.
• Výkon transformátora:3 000 W, 5 000 W, 8 000 W, prípadne iné špecifikácie na vyžiadanie.
• Teach Pendant:Model E alebo Model C.
• Naučte závesný kábel:6 m, 8 m, 10 m alebo 12 m; 15 m je tiež uvedený v dodaných informáciách o konfigurácii. Potvrďte dostupnosť pre tento model.
• Systémové rozhranie a štítky:Je uvedené anglické rozhranie so štítkami obrazovky CRP. Za alternatívne štítky sa môže účtovať dodatočný poplatok za dizajn.
• Farba robota:Štandardná modrá RAL 5015 a ďalšie zverejnené farebné varianty RAL. CRP uvádza 45-dňovú dodaciu lehotu pre ostatné farebné varianty.
Uvedená 45-dňová dodacia lehota platí pre inú farebnú variantu, nie pre dodanie kompletnej objednávky robota.

Informácie pre kontrolu aplikácie

Pri žiadosti o preskúmanie projektu uveďte tieto informácie, ak sú k dispozícii:
• Obrobok a nástroje:Rozmery a hmotnosť obrobku, hmotnosť uchopovača, adaptérové ​​dosky, snímače a ďalšie vybavenie na zápästie.
• Pracovné pozície:Súradnice vyzdvihnutia a umiestnenia, požadovaná orientácia nástroja a cieľový čas cyklu.
• Usporiadanie inštalácie:Preferované usporiadanie montáže, dostupný priestor, umiestnenie stroja a potenciálne prekážky.
• Požiadavky na koncový efektor:Typ uchopovača alebo prísavného nástroja, pneumatické požiadavky a potreby I/O.
• Systémová integrácia:Existujúce rozhrania stroja, elektrické požiadavky, komunikačné potreby a príslušné prevádzkové podmienky.







Diskutujte o svojej manipulačnej aplikácii s CRP

Pošlite CRP podrobnosti o vašom obrobku, celkovú manipulovanú záťaž, plánované polohy robota, montážne usporiadanie a požiadavky na koncový efektor. Tieto podrobnosti pomôžu tímu skontrolovať vhodnosť aplikácie a identifikovať konfiguračné body, ktoré potrebujú potvrdenie pred cenovou ponukou.







Výroba a zabezpečenie kvality

Výrobné zdroje

• Výrobná základňa:Viac ako 30 000 m², podľa zverejnených informácií spoločnosti CRP.
• Pracovná sila:Viac ako 300 zamestnancov.
• Duševné vlastníctvo:Viac ako 400 práv duševného vlastníctva, vrátane viac ako 40 patentov na vynálezy.

Kontrola kvality

Publikované informácie o kvalite CRP popisujú nasledujúce aktivity na úrovni spoločnosti:
• Prichádzajúce materiály:Kontrola kvality prichádzajúcich materiálov.
• Výroba a montáž:Kontrola kvality pri výrobe a montáži robotov.
• Kontrola pred odoslaním:Kontrola pred opustením továrne.
• Testovanie výkonu robota:Publikované kontroly výkonu zahŕňajú opakovanú presnosť polohovania a stabilitu pri zaťažení.







FAQ



Otázka: Zahŕňa maximálne užitočné zaťaženie 20 kg chápadlo?

Odpoveď: Údaj 20 kg je uvedené maximálne užitočné zaťaženie robota. Pri výpočte úplného zaťaženia zahrňte chápadlo, adaptérové ​​dosky, snímače a ďalšie vybavenie na zápästie. Potvrďte, že navrhovaná kombinácia nástrojov a obrobku je v rámci platných limitov zaťaženia robota.

Otázka: Dokáže robot dosiahnuť každú pozíciu v rámci 1 821 mm?

Odpoveď: Nie. Maximálny dosah je referenčný rozmer, nie je zárukou, že každá poloha je dostupná pri každej orientácii nástroja. Pomocou diagramu rozsahu pohybu a zvoleného montážneho usporiadania skontrolujte plánované pracovné polohy.

Otázka: Ako montážne usporiadanie ovplyvňuje pohyb osi 1?

Odpoveď: Pohyb osi 1 je uvedený ako -167 stupňov až +167 stupňov pre montáž na podlahu a obrátenú montáž a -30 stupňov až +30 stupňov pre montáž na stenu. Tento rozdiel je potrebné vziať do úvahy pri výbere montážneho usporiadania a umiestnení robota vzhľadom na stroje a prípravky.

Otázka: Aké podrobnosti sú potrebné na posúdenie integrácie koncového efektora?

Odpoveď: Uveďte typ koncového efektora, hmotnosť, montážne rozhranie, pneumatické požiadavky a potreby I/O. 16-kolíkové rezervované I/O robota a dve pneumatické pripojenia φ8 mm sú uvedené odkazy na rozhranie; kompatibilita s vybraným nástrojom musí byť potvrdená pre zamýšľanú aplikáciu.
